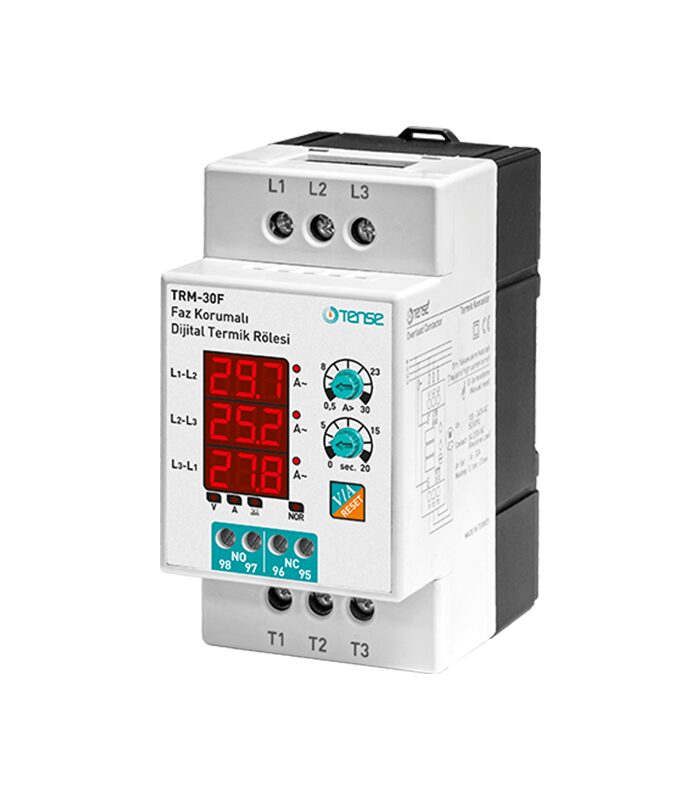

Relais de surcharge numérique TRM-30F pour protection triphasée

Description

Relais de surcharge numérique TRM-30F pour protection triphasée

Relais de surcharge numérique TRM-30F

TRM-30F – Relais de surcharge numérique avec protection surtension

Affichage LED 3×3 chiffres

Description

Le TRM-30F est un relais de protection numérique destiné aux installations triphasées. Il protège les équipements sensibles contre les surcharges, surtensions, sous-tensions, asymétries de courant et de tension, ainsi que les erreurs de séquence de phases. Il intègre des transformateurs de courant internes et un affichage LED pour le contrôle des paramètres.

Description du Relais de surcharge numérique TRM-30F

• Protection contre les surcharges : réglable de 0,5 A à 30 A

• Protection contre les surtensions : 440 V (L-L) – fixe

• Protection contre les sous-tensions : 265 V (L-L) – fixe

• Asymétrie de courant : 50 % (fixe), délai 3 s

• Asymétrie de tension : 30 % (fixe)

• Contrôle de la séquence des phases

• Temps de déclenchement en cas d’erreur : réglable de 0 à 20 s

Caractéristiques électriques du Relais de surcharge TRM-30F

• Tension de fonctionnement : 3 × 380 V AC, 50/60 Hz

• Fréquence : 50 / 60 Hz

• Consommation : < 10 VA

• Contacts de sortie : 3 A / 250 V AC (charge résistive)

Affichage et réglages

• Afficheur : LED 7 segments – 3 × 3 chiffres

• Réglage du courant de surcharge (H.)

• Réglage du temps d’attente (t)

Relais de surcharge numérique TRM-30F

Caractéristiques mécaniques

• Type de connexion : Bornier

• Section de câble :

  • Contacts : 2,5 mm²

  • Entrées / sorties courant : 6 mm²

• Montage : Rail DIN

• Poids : ≤ 380 g

Conditions environnementales

• Température de fonctionnement : -20 °C à +55 °C

• Altitude maximale : < 2 000 m

Relais de surcharge numérique TRM-30F

Le relais de surcharge numérique TRM-30F est une solution essentielle pour la protection des installations électriques triphasées. Ce relais de surcharge numérique assure une protection fiable contre les surtensions, les sous-tensions, les surcharges de courant, ainsi que les asymétries de tension et de courant. Grâce à son affichage LED, son montage sur rail DIN et ses transformateurs de courant intégrés, le relais de surcharge numérique TRM-30F garantit une surveillance précise et continue des réseaux industriels. Ce relais de protection triphasé est particulièrement adapté à la protection des moteurs et équipements industriels sensibles, améliorant ainsi la sécurité, la durabilité et la performance des installations électriques.
